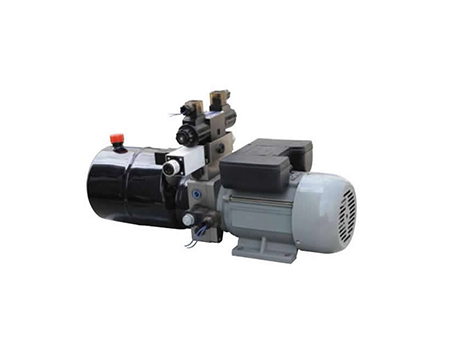

TDDL-03 篮球架液压动力单元 产品描述： 此液压动力单元专为电动篮球架设计，由高压齿轮、电机、多用集成块、插装阀、叠加阀、油箱等零部件有机结合为一体，构成两条独立的典型的液压上升重力下降回路，用于篮板和篮球架走轮的升降运动，压力补偿平衡阀的应用使得篮板和走轮的下降动作十分平稳。 |

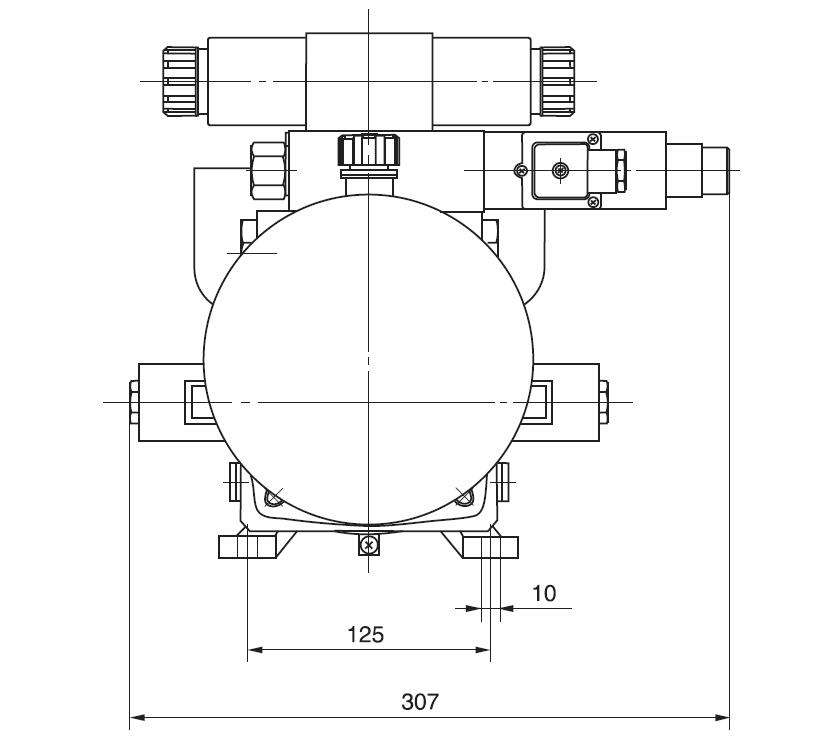

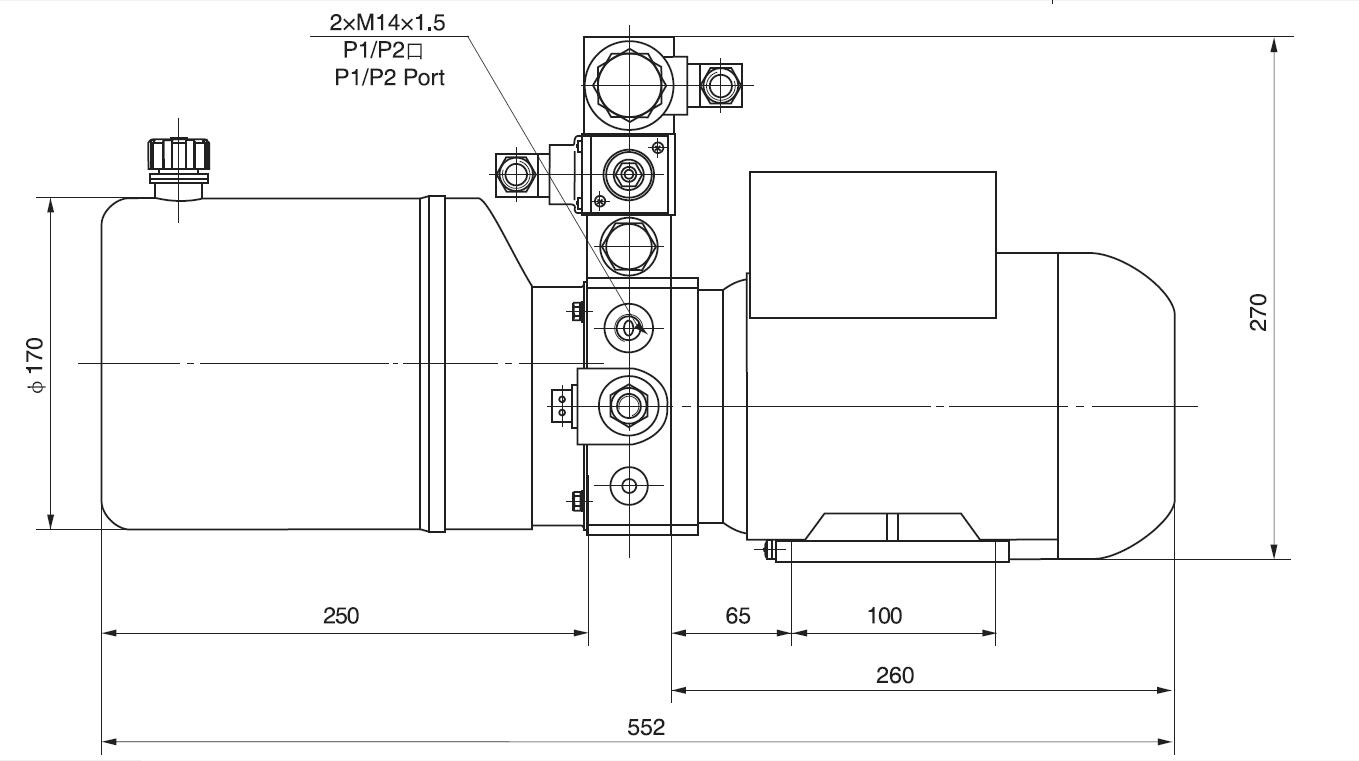

| 外形图：
|

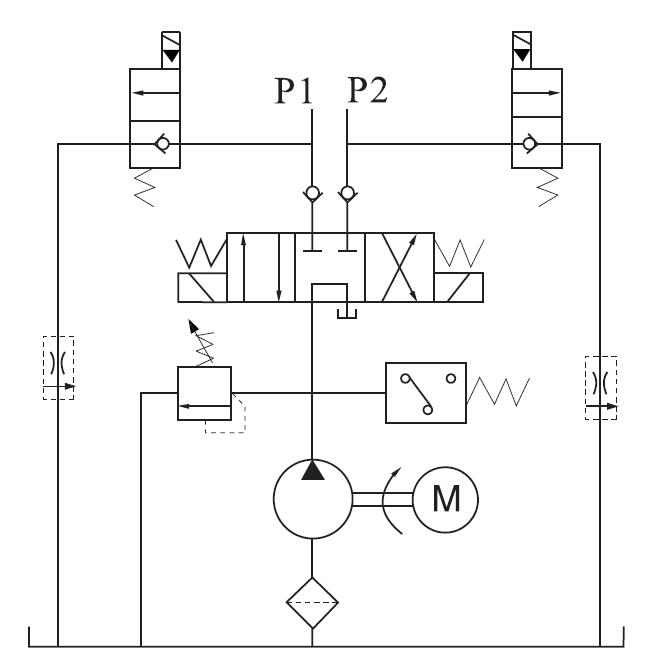

| 机能图：
|
型号规格说明： 型号电机电压电机功率油泵排量溢流阀压力安装方式油箱容量电磁阀电压油口尺寸TDDL-03-P1.6R5L220V0.75KW1.6ml/r16MPa卧式5L24V DCM14*1.5TDDL-02-P2.1R5L380V2.1ml/r |
注意事项： 1.安装前必须保证油缸、油管、接头等液压元件清洁无任何杂志黏附。 2.液压油粘度应为15~68CST，应清洁无杂质，推荐使用N46号液压油。 3.本液压系统适用于垂直安装，油箱在下。 4.首次启动运行系统时，应立即检查油箱中的油量是否充足。 5.系统使用首先一个100小时后，应更换液压油，以后每3000小时更换液压油一次。 6.如需不同的流量、压力、电机功率等系统参数，请在订货时说明。 |
产品简介：
原产地 | 中国 |
| 品牌名称： | 天地液压 |
| 认证： | CE |
| 型号： | TDDL-03 |
付款及装运条件：
| 最小订货量： | 10 |
| 参考价格： | 600.00 –1500.00 /套 |
| 包装细节： | 纸箱包装，木托盘包装 |
| 交货期： | 预收货款后25个工作日 |
| 付款条款： | 人民币 |
| 供货能力： | 每月5500台 |
动力单元齿轮泵常见5个故障，不可不知：
泵不出油
如果在主机调试中发现齿轮泵不来油，首先检查齿轮泵的旋转方向是否正确。齿轮泵有左、右旋之分，如果转动方向不对，其内部齿轮啮合产生的容积差形成的压力油将使油封被冲坏而漏油。其次，检查齿轮泵进油口端的滤油器是否堵塞，会造成吸油困难或吸不到油，并产生吸油胶管被吸偏的现象。
油封被冲出
（1）齿轮泵旋向方向不对。当泵的旋向不正确时，高压油会直接通到油封处，由于通常低压骨架油封最多是能承受0.5MPa的压力，因此将使油封被冲出。
（2）齿轮泵轴承受到轴向力。产生轴向力往往与齿轮泵轴伸端与连轴套的配合过紧有关，即安装时将泵用锤子或通过安装螺钉硬拉而将泵轴受到一个向后的轴向力，当泵轴旋转时，此后的轴向力将迫使泵内磨损加剧。由于齿轮泵内部是靠齿轮端面和轴套端面贴合密封的，当其轴向密封端面磨损严重时，泵内部轴向密封会产生一定的间隙，结果导致高低压油腔而使油封冲出。这种情况在自卸车行业中出现多，主要是主机上联轴套的尺寸不对范所致。
（3）齿轮泵承受过大的径向力。如果齿轮泵安装时的同轴度不好，会使泵受到径向力超出油封的承受极限，将造成油封泄漏。同时，也会造成泵内部浮动轴承损坏。
不起压或压力不够
出现此种现象大多与液压油清洁度有关，如油液选用不正确或使用中油液的清洁度达不到标准要求，均会加速齿轮泵内部磨损，导致内泄。
流量达不到标准
（1）进油滤芯太脏，吸油不足；（2）泵的安装高度高于泵的自吸高度；（3）齿轮泵的吸油管过细造成吸油阻力大；（4）吸油口接头漏气造成油泵吸油不足。通过观察油箱里是否有气泡即可判断系统是否漏气。
发热
（1）系统超载，主要表现在压力或转速过高；（2）油液清洁度差，内部磨损加剧，使容积效率下降，又从内部间隙泄漏节流产生热量；（3）出油管过细，油流速过高。
